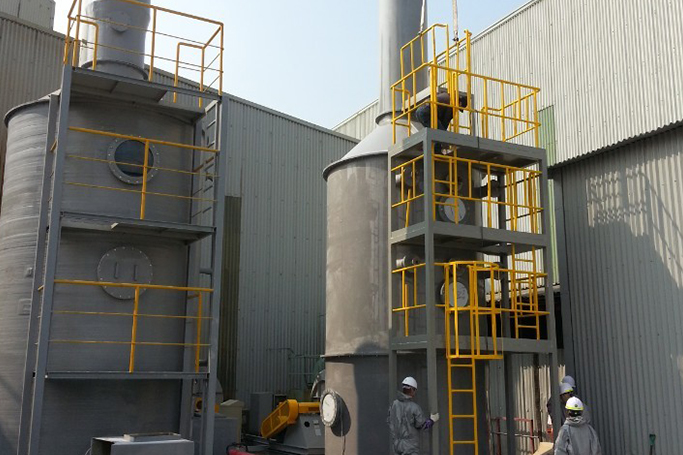

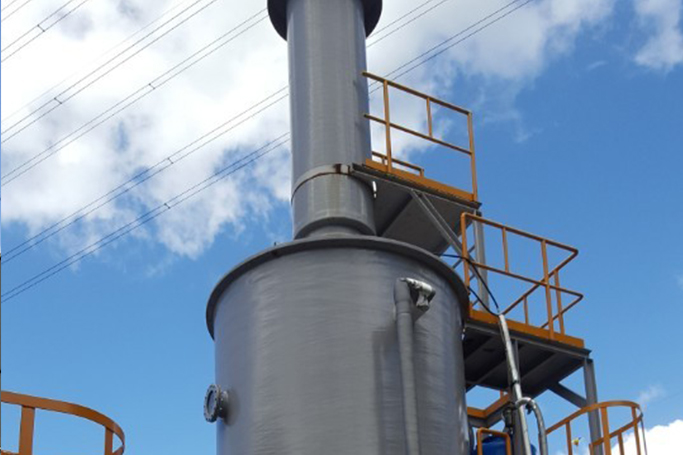

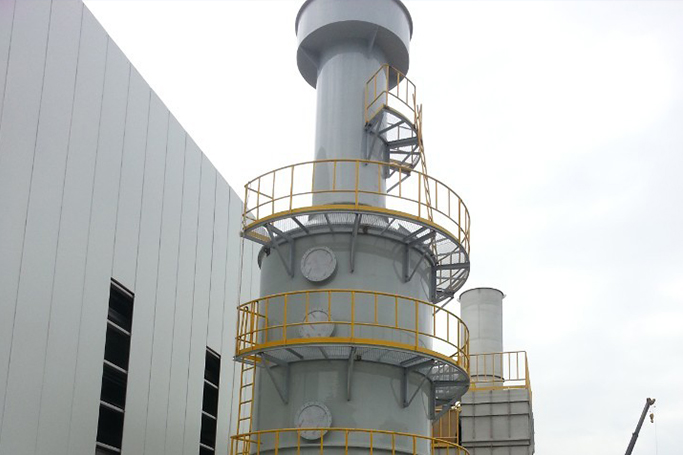

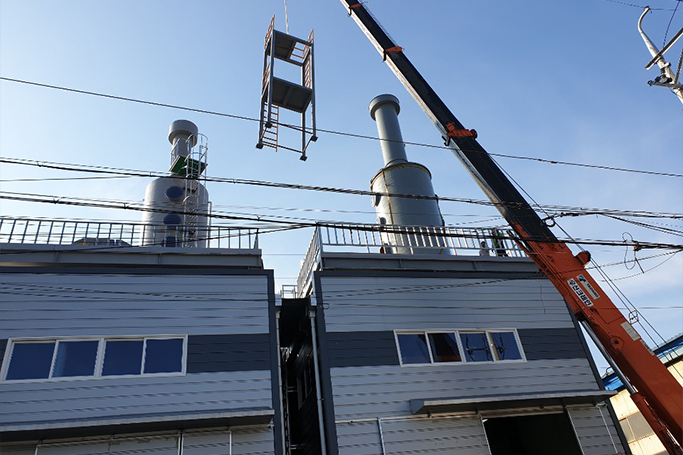

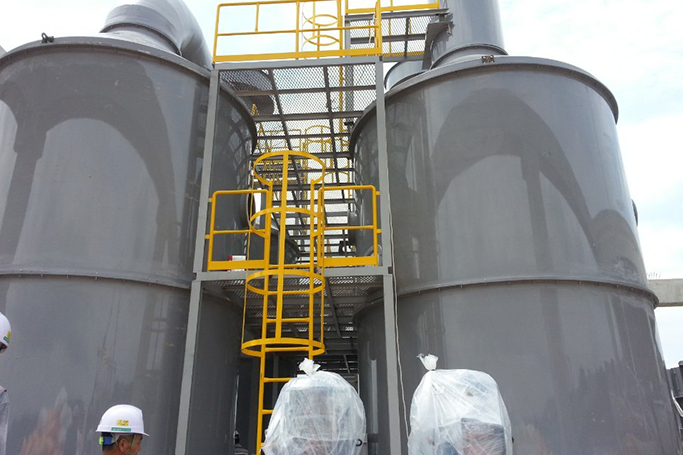

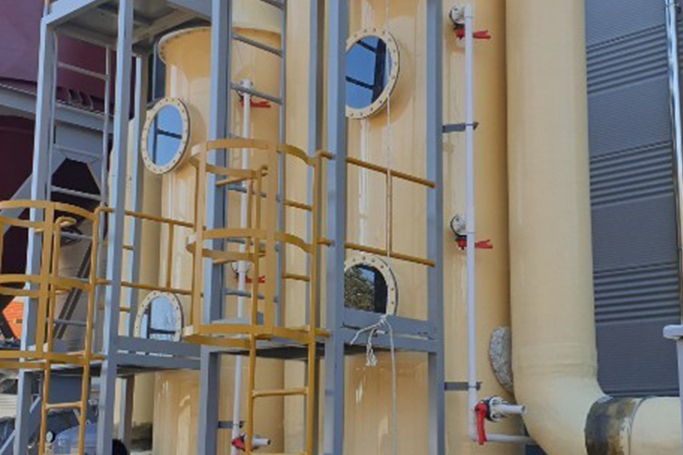

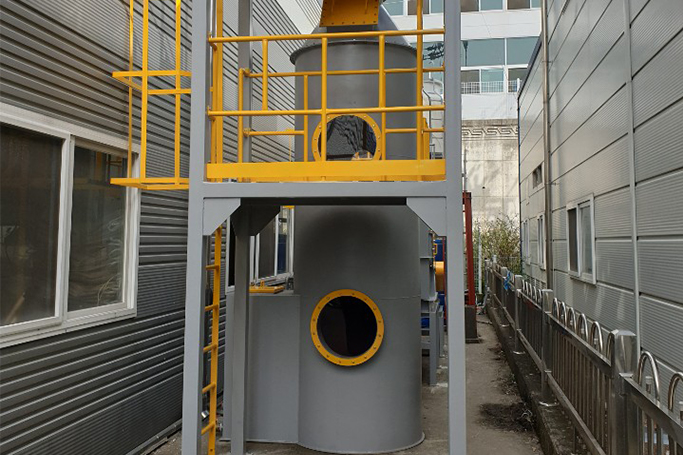

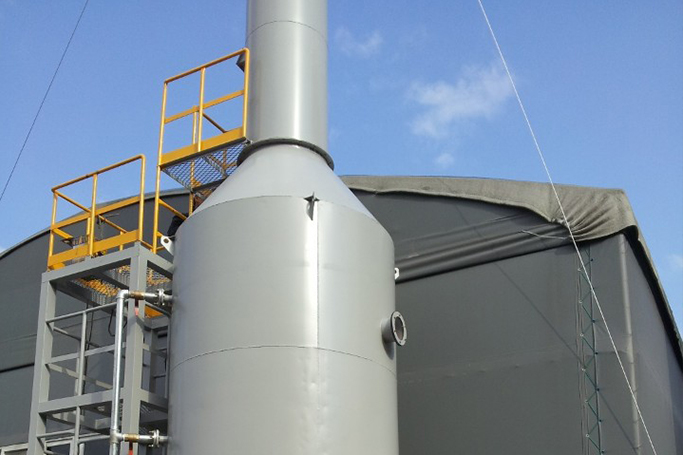

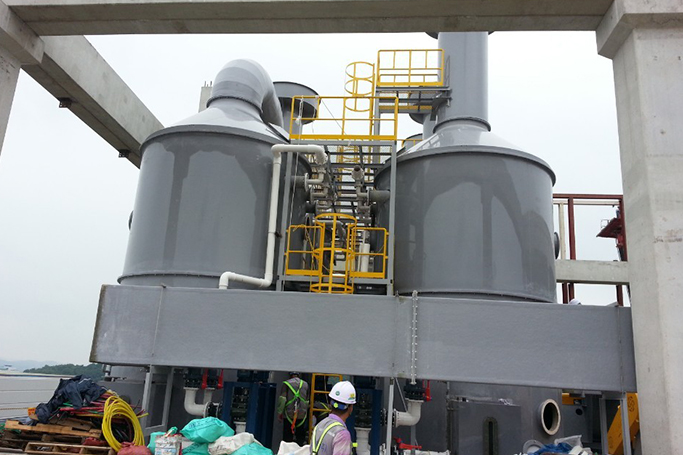

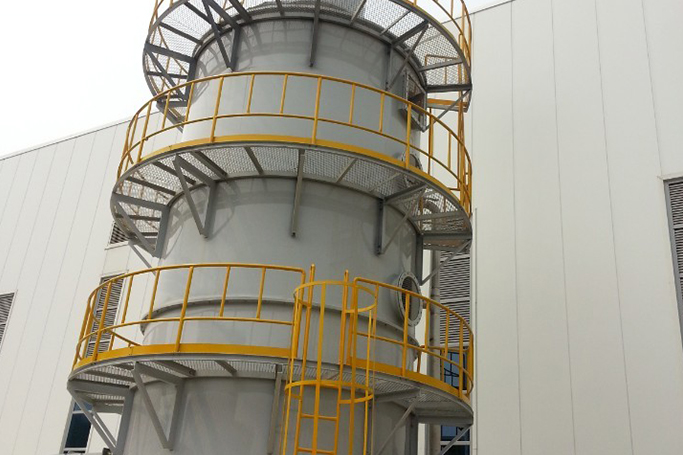

흡수에 의한 시설
(SCRUBBER)
흡수에 의한 시설
성능
- 충전탑내에 여러 가지 충전제를 넣어 유해가스와의 접촉면적을 크게하여, 세정액에 의해 오염물질을 제거.
- 냄새나 분진 등 다양한 대기오염물질을 동시에 제거가능함.
- 압력손실이 적어 운전비용절감.
- PVC,FRP,FRP Lining 등 부식에 강한 재질로 제작가능
적용사업장
- VOCs 발생사업장,도금공장,금속처리업,전자,반도체 처리업
- 섬유산업,각종 유해가스 발생 사업장.
주요 충전물의 특성
충전물 | 재질 | 크기 (공칭)Dp[in] |
두께 [in] |
충전개수 [개/㎥] |
충전밀도 [㎏/㎥] |
표면적비at [㎡/㎥] |
공간율εd [%] |
packing factor [1/m] |
---|---|---|---|---|---|---|---|---|
raschigring1) | 자기재 |
1/4 3/8 1/2 3/4 1 1 1/2 2 3 |
1/32 1/16 3/32 3/32 1/8 1/4 1/4 3/8 |
3,110,000 848,000 371,000 111,000 47,700 13,200 5,720 1,700 |
737 817 801 705 641 673 593 641 |
787 440 400 262 190 115 91.9 62.3 |
73 68 64 73 73 68 74 74 |
1,62 0 1,78 0 521 356 152 |
Carbon |
1/4 1/2 3/4 1 1 1/2 2 3 |
1/16 1/16 1/8 1/8 1/4 1/4 5/16 |
3,000,000 374,000 111,000 46,800 13,800 5,860 1,730 |
737 433 545 433 545 433 529 |
696 374 246 187 123 93.5 62.3 |
55 74 67 74 67 78 74 |
9,080 1,220 1,100 557 302 183 |
|
raschigring1) | 금 속 (탄소강) |
1/4 1/2 1/2 3/4 3/4 1 1 1 1/2 2 3 |
1/32 1/32 1/16 1/32 1/16 1/32 1/16 1/16 1/16 1/16 |
3,110,000 417,000 388,000 120,000 113,000 50,900 47,500 14,800 6,360 1,870 |
2,400 2,110 1,230 881 1,600 641 1,170 801 609 401 |
774 420 387 274 236 206 186 135 103 67.6 |
69 84 73 88 78 92 85 90 92 95 |
985 110 606 755 377 472 172 187 105 |
lessigring1) | 자기재 |
1 1 1/2 2 |
1/8 1/4 3/8 |
45,900 12,400 5,300 |
801 929 785 |
226 131 105 |
66 60 68 |
|
금 속(탄소강) |
1/4 3/8 1/2 3/4 1 1 1/2 2 |
1/32 2/32 1/32 1/32 1/16 1/16 1/16 |
2,890,000 887,000 387,000 112,000 44,200 13,800 5,900 |
3,120 830 1,600 1,140 1,520 1,040 785 |
1,010 712 546 356 242 176 134 |
60 76 81 85 80 87 90 |
||
pallring2) | 자기재 |
2 3 |
1/4 3/8 |
5,790 1,730 |
609 641 |
95.1 65.6 |
74 74 |
|
금 속(탄소강) |
5/8 1 1 1/2 2 |
0.4㎜ 0.8㎜ 0.8㎜ 1.6㎜ |
234,000 50,900 13,300 6,360 |
465 513 376 352 |
361 207 129 102 |
90.2 93.8 95.3 96.4 |
283 147 79 59 |
|
Polypro pylene |
5/8 1 1 1/2 2 |
234,000 50,900 13,300 6,360 |
72.1 72.1 67.3 67.3 |
361 207 128 102 |
88 90 90.5 91 |
318 170 105 82 |
||
berlsaddle1) | 자기재 |
1/4 1/2 3/4 1 1 1/2 2 |
3,990,000 572,000 177,000 77,700 20,500 8,830 |
897 865 769 721 609 641 |
899 466 269 249 144 105 |
60 63 66 69 75 72 |
1,250 557 361 213 148 |
|
saddle intalox1) | 자기재 |
1/4 1/2 3/4 1 1 1/2 2 |
4,150,000 731,000 230,000 84,200 25,000 9,360 |
672 545 561 545 481 529 |
684 623 335 256 195 118 |
75 78 77 77.5 81 79 |
1,970 870 322 170 115 |
|
telleret2) | Polypro pylene |
S형 L형 |
32,500 3,900 |
110 90 |
185 102 |
88 89 |
- 자료 : 방지시설설계실무편람
